ちょっと前の話だけど、実家で使っていたテレビ（日立 Wooo L32-WP03）が壊れて画面に何も映らなくなってしまった。 確か 2009 年くらいに買った HDD 内蔵型のテレビで、テレビの番組表からサクサク録画できるもんだから便利に使っていた。 どうも液晶部分が壊れて何も表示されなくなってしまっただけみたいで、内部的にはまだ動いているようだった。 もうそのまま捨ててしまっても良かったんだけど、結構貴重な録画データもあったので、なんとか救出できないかと試してみた。 ちなみに作業したのは半年くらい前の話で、特に写真も撮ってなかったので文字だけの備忘録みたいなもん。 Wooo L32-WP03 の特徴 このテレビの特徴はなんといっても iVDR-S 対応ということだろう。 iVDR-S はカートリッジ型の HDD で、このカートリッジに録画したデータは別の iVDR スロットがある機器に入れ替えれば中身を再生できて、なかなか便利なものだった。 また、内蔵 HDD の容量がいっぱいになってしまったらデータを iVDR-S に移せるし、そもそも iVDR-S にそのまま録画もできて、当時の仕様としてはとても柔軟に録画データを扱えて嬉しかった。 現代のテレビも外付け HDD を接続して録画できると思うが、録画したデータは暗号化されていて、録画したテレビ本体以外に HDD を接続しても再生できないはず。 iVDR-S は HDD 側で暗号化してるから、他の機器でも再生できるんだとか。 そんな iVDR 対応の製品も残念ながら今はもう発売されていないらしく、実質的に終わった規格ということだろう。 https://ja.wikipedia.org/wiki/IVDR 内蔵 HDD さて、この Wooo に内蔵されている HDD だが、内部的には iVDR-S 規格の HDD が搭載されているようだ。 つまり、この HDD を取り出して iVDR カセットに移植すれば、他の iVDR 対応機器で再生できる模様。 https://www.e-handsjp.com/blog/wooo-hdd-kokan/ 分解 写真を撮ってなかったが、背面から見えるネジを外せば簡単に内部の基板にアクセスできた。 ターゲットの HDD も裏のカバーを外せば丸見えなので、迷うことは多分無いだろう。 移植 ちょうどテレビに iVDR-S のカセットが刺さっていたので、このカセットを分解して、取り出した HDD を移植してみた。 カセットも数本の小さなネジを外せば分解できる。 ...

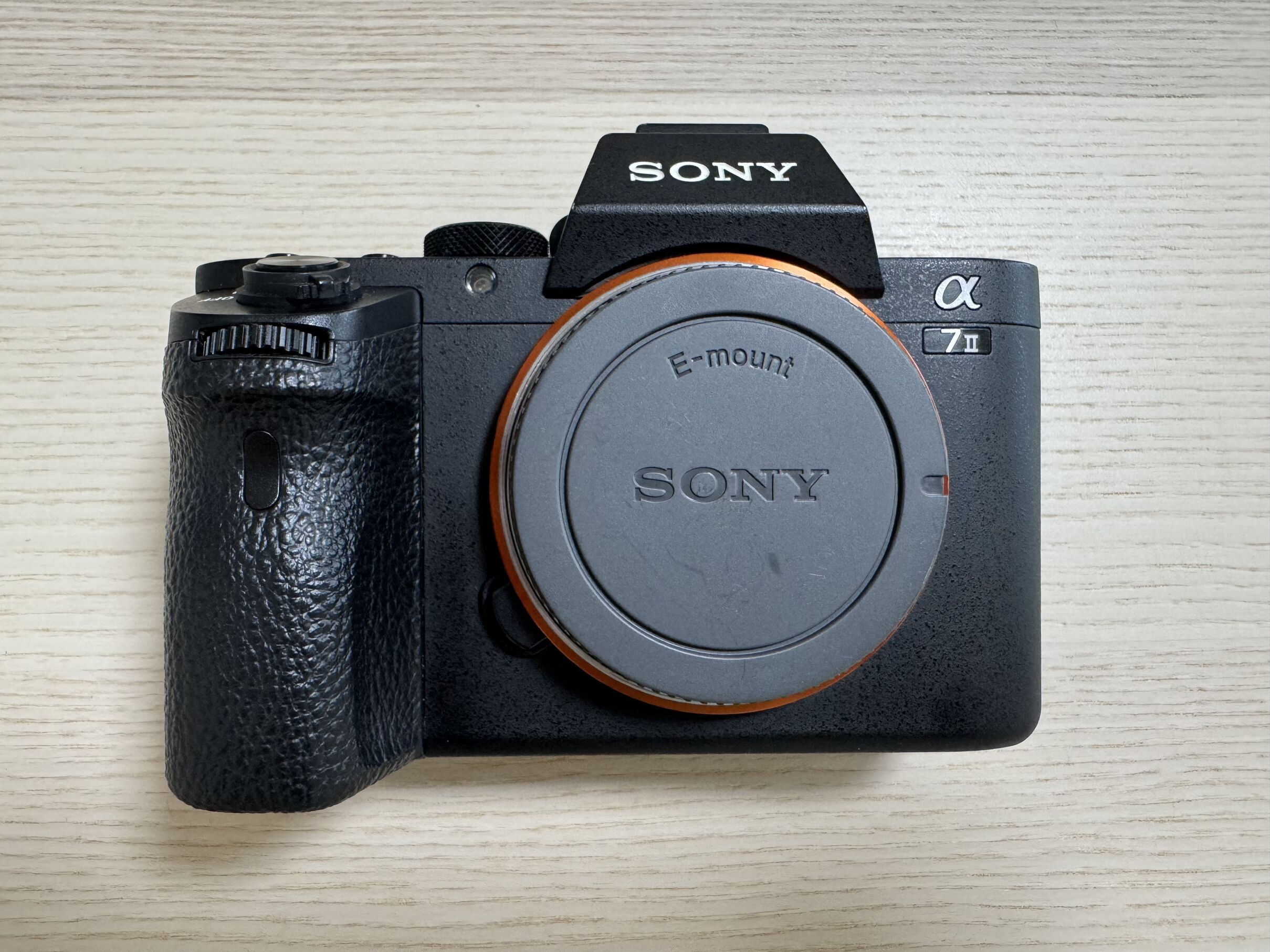

今となってはだいぶ古い機種になってしまったけど、液晶が割れてる α7II (ILCE-7M2) が手元にあって、そのままでも使えるけどせっかくなので修理してみようとおもう。 現状 現状は下記のような感じ。 液晶割れ 画面表示は一応見える それ以外の動作は特に問題なし 液晶割れはやっぱり直しておきたいし、ひとまず液晶パネルを交換してみることにした。 下記はすでに取り外したものだけど、割れている LCD パネル。 パーツ購入 新品パーツを AliExpress で購入してみた。 「ILCE-7M2 LCD」とかで検索して、販売実績がありそうで、できるだけ安いものを探して適当に買ってみた。 送料無料で 3,593 円で購入できた。 届けばラッキーくらいの気持ちで初めて AliExpress を使ってみたけど、1週間くらいで無事に届いた。 下記は届いた新品パーツ。 LCD 交換 早速届いた新品の液晶を組み込んでみた。 分解手順は「ILCE-7M2 repair」とかで YouTube を調べればいくつか動画が出てくるので、それを参考にした。 とりあえず新品液晶のフレキを基盤に接続して仮組み状態で電源を入れてみたところ、正常に液晶が表示されたので「よしよし」と思って分解したものをすべて元通りに組み直した。 のだが、、、 画面表示がなんかおかしい…😇 表示が下から上へと流れていく… 接触不良かなとコネクタ付近を触ってみたりしていたら、ついに何も表示されなくなってしまった…。 ファインダーを覗くと表示されているので、どうもカメラ自体は起動しているようだ…。 うーん、新品液晶を壊してしまったか😇 余計壊してしまったので再度調査 やらかしたー、と思いながらも、なにか見落としている点がないか再度バラしてみたりして確認した。 けど症状は変わらず。 ふと、もしかしてバックライトが点灯していないじゃないか？と思い調べてみることにした。 液晶裏に銀色の薄い反射板のようなものが貼ってあったため、端っこを少しだけ剥がしてスマホのライトをかざしてみた。 すると薄っすらとなにか映っているのが見えるではないか！！ 完全に壊れているわけではなかったのだ！！ ということはさっき色々いじったときにバックライトが壊れてしまったのか…？ 試しに最初からついていた割れている LCD を再度接続してみて、同様にスマホのライトを後ろから当ててみると、こちらも液晶自体に表示はされているのが確認できた。 もともとついていた LCD のバックライトは生きていたので、取り外すときに壊してしまった可能性ももちろんあるが、光ってくれないとおかしい。 新品パーツも元々ついていたものもバックライトが光らないということは、バックライトの電源が来ていない可能性が高そうだ。 となるとフレキ or 基盤側のどこかがおかしいのか…？ バックライトが点灯しない問題について調査 α7系でバックライトが点灯しない症状について調査していると、dpreview のフォーラムで下記のような書き込みを発見。 ILCE-7 LCD not working: Sony Alpha Full Frame E-mount Talk Forum: Digital Photography Review ...
